电液伺服万能试验机（A系列）

发布时间:2019-07-12 14:20:00 浏览次数：0

设备名称：

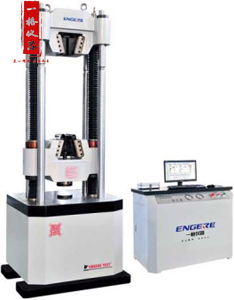

微机控制电液伺服万能试验机

产品型号：

WAW-100A WAW-300A WAW-600A WAW-1000A

主要用途与适用范围：

◎本试验机主要用于金属、非金属以及构件进行拉伸、压缩、弯曲、剪切、剥离、撕裂等力学性能试验。
◎本系列产品为油缸下置、四立柱、双丝杠、双空间框架结构，拉压空间间距电动调节，配置内置缸式液压自动夹具，夹持便捷、可靠。
◎产品配置琴台式伺服油源机柜、占地面积小、且操作。
◎测控单元具有负荷、应力、应变、位移等多种控制方式，并可实现控制形式的平滑切换。试验数据可任意存取，并可实现数据和曲线的再分析，局部放大和数据再编辑、试样、环境、测试条件可编辑，能自动求岀材料的各项力学性能指标，可打印完整的试验报告和曲线，并且有局域网联网功能和远程数据库无缝联接功能。
◎本机广泛应用于航空航天、国防军工、机械制造、汽车工业、建筑材料、大专院校、科研院所、商检质检等领域。

适用标准：

◎本系列产品全面符合GB/T2611、GB/T16826、GB/T228等标准要求。

专利号：

ZL 2021 3 0084 189.8

技术标准：

项目型号指标	WAW-100A	WAW-300A	WAW-600A	WAW-1000A
最大试验力	100kN	300kN	600kN	1000kN
主机结构形式	四柱：横梁全开结构		六柱：横梁半开结构
试验机级别	1级
有效测量范围	1%-100%F-S
试验力示值相对误差	±0.5%(±1%)
试验力分辩力	500000码
位移示值相对误差	±0.5%
位移测量分辩力	0.001mm
应力速率控制调整范围	1MPa/s~60MPa/s
应力速率控制相对误差	±1%(±2%)
下横梁升降速度 (mm/min)	220
拉伸钳口最大间距 (mm)	600	600	600	600
活塞行程	150	250
活塞空载最大速度(mm/min)	150	180	180	150
圆试样夹持直径 (mm)	φ4-φ10 φ10-φ20	φ10-φ20 φ20-φ32	φ10-φ20 φ20-φ32	φ10-φ18 φ18-φ29 φ29-φ40
扁试样夹持厚度 (mm)	0-15	2-13 13-25	2-13 13-25	2-16 16-30
上下压盘尺寸 (mm)	φ150	φ150	φ150	φ150
有效试验宽度 (mm)	300	480	500	580
主机外形尺寸 (mm)	685x455x1835	830x480x2000	870x640x2300	990x660x2350
控制台外形尺寸(mm)	1150x760x920
电源	AC380V ±10% 50Hz1.5kW		AC380V ±10% 50Hz2.6kW	AC380V ±10% 50Hz 3.8kW
主机重量(约)(kg)	800kg	1500kg	2000Kg	2700kg
油源重量(约)(kg)	200kg

注：想要了解或咨询更多产品信息，请拨打400-077-1866,16653127266， ENGERE将为您提供全面的测试解决方案。
